8 slāņu PCB lāzera urbšana

8 slāņu PCB lāzera urbšana

Īsi sakot, 8-slāņa lāzera urbšanas plate attiecas uz shēmas plati ar 8 slāņiem un lāzera apstrādes tehnoloģiju.

Apraksts

Īsi sakot, 8-slāņa lāzera urbšanas plate attiecas uz shēmas plati ar 8 slāņiem un lāzera apstrādes tehnoloģiju.



Strauji attīstoties mikroelektronikas tehnoloģijām, arvien vairāk tiek plaši izmantotas integrētās shēmas. Attīstoties mikromontāžas tehnoloģijai, iespiedshēmu plates (PCB) ražošana attīstās laminēšanas un daudzfunkciju virzienā, padarot iespiedshēmu grafiskos vadus plānus un mikroporainus ar šauru atstarpi. Apstrādē izmantotā mehāniskā urbšanas tehnoloģija vairs neatbilst prasībām, un strauji attīstījusies jauna veida mikroporu apstrādes metode, proti, lāzerurbšanas tehnoloģija.



Raksturīgs

Slānis: parasti augsts un daudzslāņu

Cauruma atrašanās vieta: mazs cauruma diametrs, pārsvarā akli ierakti caurumi



10 Layer PCB Laser Drilling

Attēls: 10 slāņu PCB lāzera urbšana

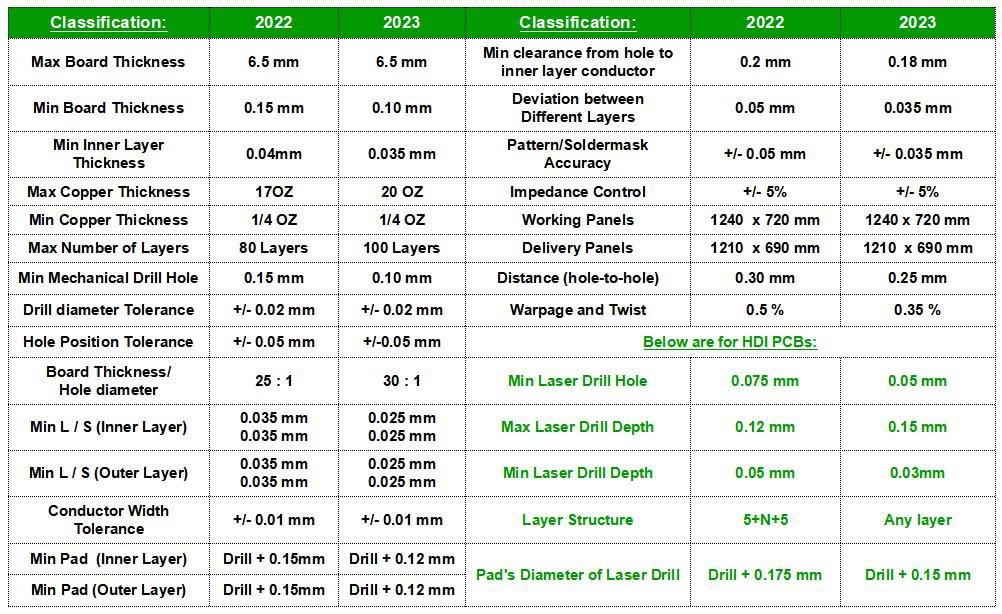

Tehniskā jauda

3
