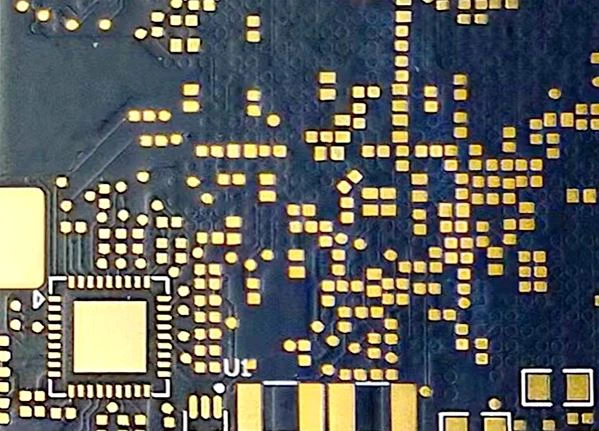

Ar sveķiem pieslēgts dēlis

Ar sveķiem pieslēgta plate attiecas uz shēmas plati, kas izgatavota, izmantojot sveķu pieslēgšanu. Papildus sveķu pievienošanas procesam ir arī lodēšanas maskas pievienošanas process (zaļās tintes pievienošanas process).

Pēdējos gados, attīstoties montāžas komponentu miniaturizācijai, iespiedshēmu plates vadu blīvums ir nepārtraukti uzlabots, un sākotnēji sarūkošās diafragmas plaknes blīvums, līniju platums un atstarpes starp rindām ir kļuvis par vājo vietu. Trīsdimensiju blīvuma palielināšana ir kļuvusi par jaunu izrāvienu.

Pamatojoties uz to, daudzi klienti savienojuma spilventiņā izveido caurumu vai akli ierakto caurumu, ko sauc par paliktņa iekšējo caurumu. Tas ir papildināts ar sveķiem aizsprostotā cauruma dizains spilventiņā. Tas ir, aizbāžojiet caurumu ar sveķiem, sasmalciniet un izlīdziniet to ar abrazīvu lenti pēc sacietēšanas, noņemiet liekos sveķus no cauruma un pēc tam nogremdējiet varu, pārklājiet elektrību un izveidojiet shēmas uz spraudņa cauruma virsmas.

Atšķirība starp ar sveķiem aizsērētu un zaļu tinti pieslēgtu dēli

Pirms sveķu aizbāžņa caurumu process kļuva populārs, PCB ražotāji parasti izmantoja zaļās eļļas aizbāžņa procesu ar salīdzinoši vienkāršu procesu, bet ar zaļo eļļu aizbāztā plāksne pēc sacietēšanas saruka, kas nevarēja atbilst lietotāja prasībām attiecībā uz augstu blīvumu. Sveķu aizsprostošanās procesā izmanto sveķus, lai pirms presēšanas aizbāžtu iekšējā slāņa HDI iegulto caurumu, kas lieliski atrisina problēmas, ko izraisa aizsērējusi zaļā tinte, un līdzsvaro pretrunu starp presēšanas vides slāņa biezuma kontroli un iekšējā slāņa dizainu. slāņa HDI caurumu aizpildīšana.
