Sešu posmu lāzerurbšana PCB

Sešu pakāpju lāzera urbšanas PCB attiecas uz iespiedshēmas plati, kas ir jāpiespiež 6 reizes un kurai ir lāzera urbšanas process.

Lāzera urbšana ir efektīva urbšanas metode, ko var izmantot daudzās dažādās nozarēs. Izmantojot lāzertehnoloģiju, lai pabeigtu iespiedshēmu plates urbšanas darbus, var sasniegt augstāku urbšanas precizitāti, mazāku atvērumu, ātrāku darbības ātrumu, kā arī izvairīties no tādām problēmām kā vibrācijas un gružu rašanās tradicionālajā mehāniskajā urbšanā.

6-pakāpju lāzerurbšanas iespiedshēmas plate tiek plaši izmantota elektroniskajos produktos, piemēram, augsto tehnoloģiju produktos, piemēram, mobilajos tālruņos, datoros un digitālajās kamerās. Šai platei ir nelielas diafragmas atvēruma, kompakta shēmas izkārtojuma un zemas pretestības priekšrocības, kas var padarīt iespiedshēmas plati vienmērīgāku un signāla pārraidi stabilāku. Turklāt, ņemot vērā salīdzinoši mazo vadu vietu uz plates, iespiedshēmas plates miniaturizācijas dizainu var labāk sasniegt, lai apmierinātu masu tirgus pieprasījumu pēc maza izmēra un vairākām funkcijām.

Lāzera urbšanai ir jāveic šādas darbības: pirmkārt, iespiedshēmas plates projektēšana. Lai veiktu šo darbību, ir jāizmanto CAD programmatūra, lai uzzīmētu PCB konkrēto formu, izkārtojumu un urbšanas pozīciju, pamatojoties uz shēmas shēmu un izkārtojuma prasībām. Pēc tam ir grafiskā izvade, izveidojot vadības failus urbumu urbšanai, lai atvieglotu staru kustības virziena un urbšanas dziļuma kontroli lāzera urbšanas laikā. Nākamais solis ir lāzera urbšanas process, kurā nepieciešams izmantot lāzera urbjmašīnu. Šī iekārta var precīzi urbt caurumus dažādām atverēm un materiālu veidiem, un parasti tai ir nepieciešama manuāla pirmapstrāde un katra slāņa caurumu pārbaude. Visbeidzot, plātnes formēšanas procesā ir nepieciešams vara tinums un daudzslāņu plātnes virsmas apstrāde augstā temperatūrā, lai tā kļūtu par gatavu produktu.

6 pakāpju lāzera urbšanas dēlis ir aprīkots arī ar profesionālu lāzera nivelieri, kas var efektīvi palīdzēt lietotājiem veikt horizontālo izlīdzināšanu un uzlabot lāzera urbšanas precizitāti. Tajā pašā laikā šīs urbšanas dēļa lāzera līmenim ir arī noteikta automātiskās regulēšanas funkcija. Ja substrāts nav pilnībā horizontāls, tas automātiski liks lietotājam veikt pielāgojumus, nodrošinot urbšanas precizitāti.

Lāzera urbšana ir augstas precizitātes PCB urbšanas tehnoloģija, kurā urbšanai tiek izmantots lāzera stars, nevis tradicionālie mehāniskie urbji. Lāzera urbšana var urbt ļoti mazu atvērumu, un cauruma kvalitāte ir augsta, urbuma siena ir gluda, bez paliekām, un to var lieliski pielāgot mūsdienu elektronisko produktu miniaturizācijas un augsta blīvuma komponentu izstrādes vajadzībām.

Grūtības

Lāzera urbšanā stara pozicionēšanas sistēma ir ļoti svarīga apertūras veidošanas precizitātei. Lai gan staru pozicionēšanas sistēma tiek izmantota precīzai pozicionēšanai, cauruma pozīcijas precizitāti bieži ietekmē citi faktori.

6 pakāpju lāzera urbšanas dēļa sarežģītība slēpjas augstās precizitātes prasībās urbšanai. Šāda veida dēļu shēmas sarežģītības dēļ ir nepieciešami vairāki urbšanas procesi ar mazākām atverēm. Ja urbšana nav precīza, visas ķēdes tiks bloķētas.

Tā kā uz 6 pakāpju lāzera urbšanas dēļa ir nepieciešams vairākas reizes nospiest, pamatnē var rasties svārstības tādu faktoru dēļ kā mitrums un temperatūra, kas var viegli izraisīt caurumu pārvietošanos un neprecīzu caurumu izlīdzināšanas precizitāti.

Iegravētā atveramā loga izmērs un novietojums var izraisīt kļūdas.

6 pakāpju lāzera urbšanas plate ir ļoti izaicinoša iespiedshēmas plate, kurai nepieciešama stingra kontrole pār visiem ražošanas procesiem. Pēc izmēģinājuma ražošanas Sihui Fuji ir apguvis šāda veida iespiedshēmas plates ražošanas tehnoloģiju un spēj veikt masveida ražošanu un savlaicīgu piegādi.

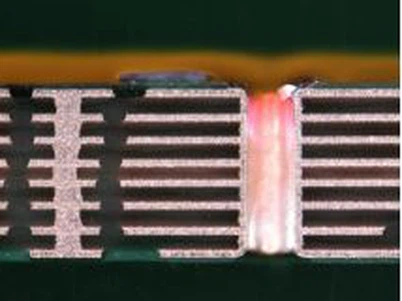

Attēls: sešpakāpju lāzera urbšanas PCB

Parauga dēļa specifikācija

Prece: sešpakāpju lāzera urbšanas PCB

Materiāls: EM-370(Z)

Slānis: 14

Plātnes biezums:1,6±0,16mm

Virsmas apstrāde: ENIG
